水泵的特性曲線——指泵的揚程（即泵的能量供應）與流量的關係曲線。

離心泵的特性曲線

壓頭、流量、功率和效率是離心泵的主要性能參數。這些參數之間的關係，可通過實驗測定。離心泵生產部門將其產品的基本性能參數用曲線表示出來，這些曲線稱為離心泵的特性曲線（characteristic curves）。以供使用部門選泵和操作時參考。

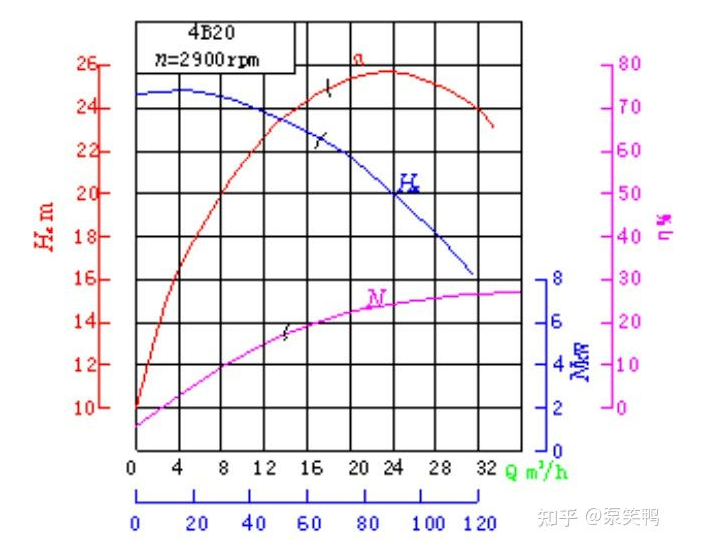

特性曲線是在固定的轉速下測出的，隻適用於該轉速，故特性曲線圖上都注明轉速n的數值，圖2-6為國產 4B20型離心泵在n=2900r/min時特性曲線。圖上繪有三種曲線

１．Ｈ－Q曲線

Ｈ－Q曲線表示泵的流量Q和壓頭Ｈ的關係。離心泵的壓頭在較大流量範圍內是隨流量增大而減小的。不同型號的離心泵，Ｈ－Q曲線的形狀有所不同。如有的曲線較平坦，適用於壓頭變化不大而流量變化較大的場合；有的曲線比較陡峭，適用於壓頭變化範圍大而不允許流量變化太大的場合。

２．Ｎ－Q曲線

Ｎ－Q曲線表示泵的流量Q和軸功率Ｎ的關係，Ｎ隨Q的增大而增大。顯然，當Q=0時，泵軸消耗的功率最小。因此，啟動離心泵時，為了減小啟動功率，應將出口閥關閉。

３．η－Q曲線

η－Q曲線表示泵的流量Q和效率η的關係。開始η隨Q的增大而增大，達到最大值後，又隨Q的增大而下降。該曲線最大值相當於效率最高點。泵在該點所對應的壓頭和流量下操作，其效率最高。所以該點為離心泵的設計點。選泵時，總是希望泵在最高效率工作，因為在此條件下操作最為經濟合理。但實際上泵往往不可能正好在該條件下運轉，因此，一般隻能規定一個工作範圍，稱為泵的高效率區，如圖2-6波折線所示。高效率區的效率應不低於最高效率的92%左右。泵在銘牌上所標明的都是最高效率下的流量，壓頭和功率。離心泵產品目錄和說明書上還常常注明最高效率區的流量、壓頭和功率的範圍等。
